Armadi rack 19’’: cosa sono, a cosa servono e come scegliere quello giusto

Gli armadi rack sono delle strutture atte a contenere in modo ordinato e facilmente accessibile server, switch, centraline e altri apparati. Sono utilizzati principalmente nei settori industriale, dell’informatica e delle telecomunicazioni e possono essere di diverse misure. Tuttavia i più diffusi sono sicuramente gli armadi rack 19’’. In questa pagina vedremo:

• Cosa sono gli armadi rack 19’’
• A cosa serve un armadio rack 19’’
• La struttura dell’armadio rack
• Armadi rack 19’’ a pavimento
• Armadi rack 19’’ a parete
• Gli accessori per rack 19’’ di DKC
• Montanti rack 19’’
• Pannelli e ripiani rack 19’’
• Cornici rack 19’’
• Telai rack 19’’
• Sostegno cassetto rack
• Squadrette di fissaggio
• Perché scegliere DKC?

Armadi rack 19’’: cosa sono?

Il termine rack indica un sistema standard di installazione di componenti elettronici all’interno di una struttura modulare basata, appunto, sull’unità rack (UR o HE). Quest’ultima indica la larghezza e l’altezza delle barre installate all’interno dell’armadio.

La struttura rack è composta da barre verticali parallele montate a una distanza fissa con fori distribuiti per tutta la lunghezza (3 fori per ogni unità rack). L’armadio rack più utilizzato nell’ambito dell’elettronica e dell'informatica è il sistema 19’’.

Un’unità rack è una misura che indica l'altezza dei componenti installati in un armadio rack 19 pollici. Corrisponde a 1,75 pollici (44.45 mm) e ha 3 fori posti a differenti distanze (nelle strutture moderne 3 scassi quadrati di 9,5 x 9,5 mm per dadi in gabbia). I produttori di rack 19’’ possono così specificare nelle caratteristiche dell’armadio l’ingombro in altezza dell’apparato. Ad esempio 1U per un’unità rack, 2U per due e così via. In questo modo l’acquirente può calcolare facilmente lo spazio necessario per l’infrastruttura completa.

La definizione della misura dell'unità rack si basa sulle specifiche standard per i rack EIA-310, CEI IEC-60297-1, IEC-60297-2, IEC-60297-3 e successive.

A cosa serve un armadio rack 19’’

Come abbiamo accennato, gli armadi rack 19’’ sono utilizzati soprattutto in ambito industriale, per l’installazione di centraline e switch, informatico e delle comunicazioni. Al giorno d’oggi anche una piccola realtà industriale o un ufficio può dotarsi di un armadio rack per contenere ADSL, switch, stampanti di rete, centraline, NAS e altre periferiche condivise.

L’utilizzo di un rack 19’’ permette di ottenere una migliore organizzazione e proteggere le periferiche da polvere, urti, sbalzi di temperatura e accessi indesiderati. In più, la manutenzione o la sostituzione di un componente elettronico può essere effettuata velocemente e in modo sicuro per l’operatore.

Struttura del rack

L’armadio rack 19’’ è composto da una struttura metallica in cui ci sono almeno 2 lamine verticali, dette montanti rack, su cui vengono fissate, mediante viti o su specifiche guide, le periferiche elettroniche, audio, video o di networking come server, switch, hub, router, patch panel e centraline. Le strutture rack 19’’ possono essere:

• Aperte (telai rack oppure open frame)
• Chiuse (armadi rack)
• Ibride, cioè con parti coperte e altre accessibili direttamente.

L'unità rack rimane sempre invariata, ma ogni struttura può differire per:

• Numero di unità rack (altezza della struttura)
• Profondità della struttura
• Larghezza della struttura
• Numero e tipologia di montanti rack (di solito 4 per gli armadi a pavimento 2 negli armadi a muro)
• Tipo di porte, pareti e finiture
• Grado IP di protezione

Inoltre, gli armadi rack possono essere installati a pavimento o a parete.

Armadi rack 19’’ a pavimento

Gli armadi rack a pavimento trovano applicazione quando si devono collocare server o networking. Ecco le loro caratteristiche principali che li differenziano da quelli a pavimento:

• Elevata profondità (fino a 1 metro)
• 4 o 6 montanti rack
• Solidità e resistenza nel tempo
• Sistema di raffreddamento tramite porta anteriore e posteriore in acciaio traforato, oppure climatizzazione interna (solo se l’armadio rack è dotato di grado IP di protezione elevato)
• Sistema antiribaltamento e antisfondamento
• Accesso cavi dal fondo e dal tetto protetto da pettini e ghigliottine che impediscono l'ingresso di polvere.

Strutture rack 19’’ a parete

Gli armadi rack con installazione a parete sono realizzati per contenere centralini, router, switch e patch panel. Sono caratterizzati, rispetto a quelli con installazione a pavimento, da:

• Minore profondità, generalmente inferiore ai 600 mm
• Due soli montanti rack
• Porta anteriore in vetro, che è spesso l'unico accesso all'armadio

Esistono anche se versioni più complesse con fianchi smontabili e "doppia sezione", cioè con la possibilità di aprire anche il retro dell'armadio.

Necessiti di una soluzione alternativa? Scopri tutti gli armadi per quadri elettrici DKC

Accessori rack 19’’: tutte le soluzioni DKC

DKC Europe, nella sua linea RamBlock, realizza accessori per armadi rack 19’’. Vediamo insieme le caratteristiche di ognuno e dove trovano applicazione.

Montanti rack 19’’

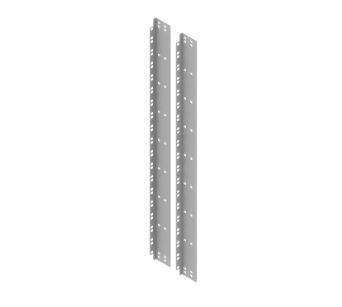

Nell’ampio catalogo di accessori per armadi rack 19’’, DKC realizza montanti rack di diverse altezze (da 1000 mm a 2000 mm) e diverse rack unit (HE). Essi differiscono anche per il carico massimo supportato. A seconda delle tue esigenze puoi scegliere quello più adatto.

Pannelli e ripiani rack 19’’

DKC RamBlock fornisce pannelli e ripiani per armadi rack 19’’. Nello specifico, i pannelli differiscono per il numero di rack unit, mentre i ripiani possono essere estraibili oppure fissi.

Cornici rack 19’’

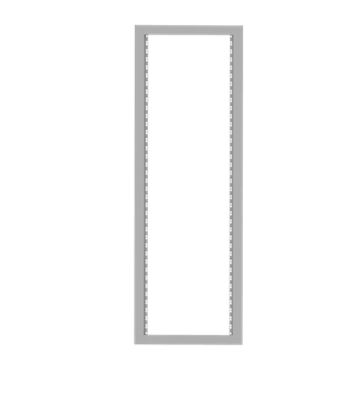

Nella gamma di accessori per armadi rack 19’’ di DKC troverai anche le cornici rack 19’’, che differiscono per misura in termini di altezza, larghezza e rack unit. Sono realizzate in lamiera d’acciaio sp. 15/10 verniciata RAL 7035 bucciato e sono complete di viteria per il montaggio. Vengono applicate in sostituzione di una porta R5CPE o di un retro R5CRE.

Telai rack 19’’

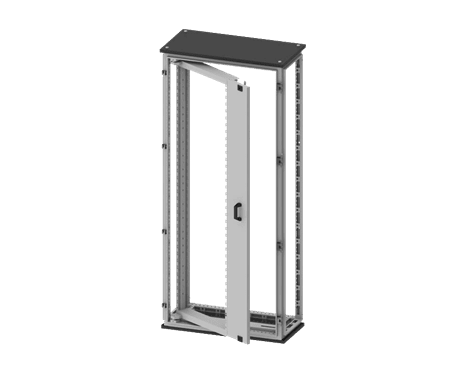

DKC, nella sua linea Ramblock, realizza 3 modelli di telaio rack 19”:

• Telaio rack 19” totale
• Telaio rack 19” totale centrato
• Telaio rack 19” parziale

Tutti realizzati in diverse larghezze e rack unit.

Sostegno cassetto rack

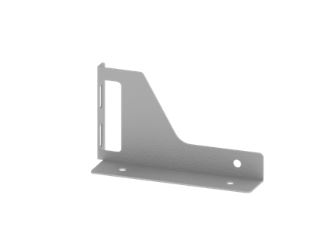

Realizziamo sostegni per cassetti rack in lamiera d'acciaio sp. 15/10 verniciati RAL 7035 bucciato. Vengono forniti in coppia.

Squadrette di fissaggio

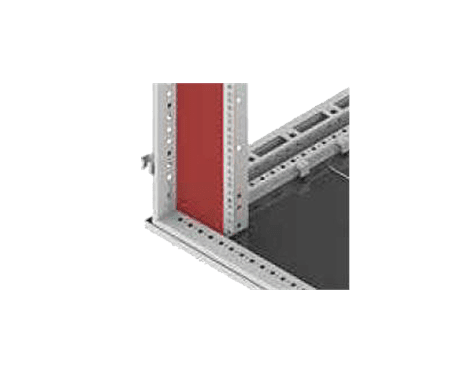

DKC, nella serie RamBlock, fornisce fasce verticali per montanti rack 19’’ e squadrette di fissaggio, differenti per rack unit.

Perché DKC è il miglior fornitore di accessori rack 19’’

Tutti gli accessori per armadi rack 19’’ di DKC sono realizzati con materiali di alta qualità che garantiscono una resistenza elevata nel tempo. Essendo prodotti molto importanti per la salvaguardia delle periferiche elettroniche ed elettriche, gli armadi rack 19’’ devono essere attentamente assemblati e sottostare a rigide normative di sicurezza. Tutti gli accessori DKC, infatti, sono resistenti ad alte temperature e sollecitazioni esterne. La nostra azienda ti supporta nella scelta del prodotto migliore e nella manutenzione o sostituzione del pezzo.
