Cassetta esterna elettrica
DKC, nella sua linea Conchiglia, realizza un’ampia gamma di cassette elettriche da esterno per ogni esigenza. Nello specifico andremo ad approfondire le seguenti categorie:
Cassetta esterna elettrica per contatore monofase
Le principali soluzioni di cassette esterne per contatori elettrici monofase offerte da DKC sono due:
- Serie CPMI: con coperchio liscio;
- Serie CPRM: con coperchio rigato.

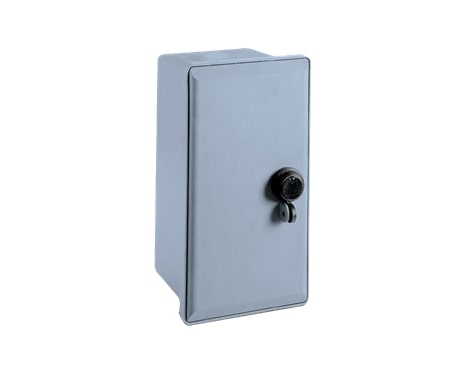

Serie CPMI
La serie CPMI è adatta per l’installazione da esterno di contatori monofase ed è conforme alla specifica ENELDS4551. La cassetta elettrica è disponibile per installazione a parete o incasso.
Permette il montaggio diretto dei contatori elettronici e sono è realizzata nel colore grigio RAL 7040. Si può ordinare sia con serratura apribile con chiave triangolare e predisposizione per lucchetto, sia senza serratura (da ordinare separatamente).

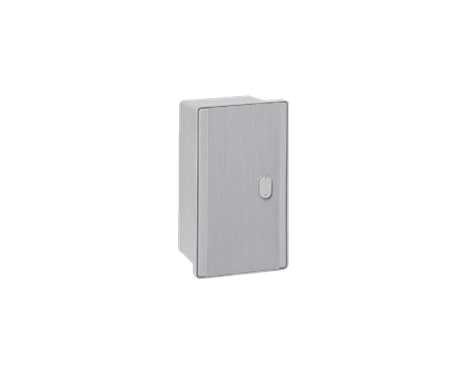

Serie CPRM
La cassetta elettrica serie CPRM per contatori monofase tipo ENEL è prodotta in vetroresina. Il coperchio è rigato, incernierato alla struttura e completo di chiusura con serratura unificata ENEL. Questa tipologia di cassette è adatta al montaggio diretto dei contatori elettronici:
- Un gruppo di misura integrato monofase del tipo GMI-GMY.
- Un contatore monofase per potenze fino a 10Kw del tipo GEM e GISM.
- Un contatore trifase per potenze fino a 16,5Kw, fino a 30Kw.
Cassetta esterna elettrica per gruppi di misura trifase
La linea di cassette elettriche per gruppi trifase è idonea per installazione a parete, a incasso, a palo e con sostegno. Si distingue nelle seguenti serie:
- Serie CPTI
- Serie CPRT
- Serie CV4M – BV4M
- Serie CVHP - CVBP

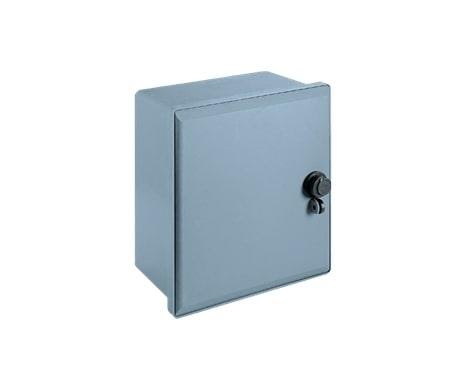

Serie CPTI
La prima serie di cassette elettriche per gruppi di misura trifase è caratterizzata da coperchio liscio e presenta un grado di protezione IP43 secondo CEI EN 60529 e IK10 secondo CEI EN 62262. I modelli sono adatti al montaggio diretto su:
- un gruppo di misura trifase tipo GTI - GTY;
- un gruppo di misura trifase di massimo 20 kW tipo GET2A e GIST;
- due gruppi di misura trifase per potenze fino a 16.5 kW tipo GET2Ae fino a 30 kW tipo GIST.

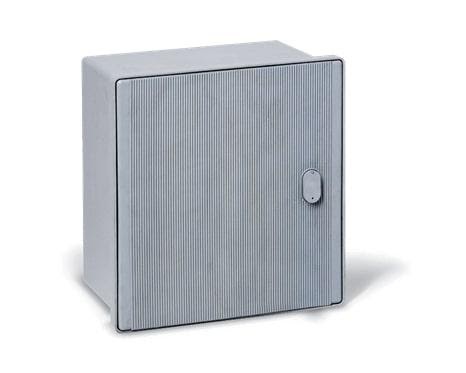

Serie CPRT
I contenitori elettrici della serie CPTR sono a loro volta adatti a contenere gruppi di misura trifase e sono dotati di serratura unificata ENEL con doppia chiave: triangolare ad uso esclusivo ENEL e con cilindro di sicurezza a uso dell’utente. Questo modello è adatto per il montaggio diretto dei contatori elettronici per tutti i seguenti casi:
- due gruppi di misura integrati monofase tipo GMI - GMY;
- un gruppo di misura trifase tipo GTI - GTY;
- due monofase per potenze fino a 10 kW tipo GEM e GISM;
- un monofase e un trifase per potenze fino a 10 kW (monofase) tipo GEM E GISM e 20 kW (trifase) tipo GET2A e GIST;
- due trifase per potenze fino a 16.5 kW tipo GET2A e fino a 30 kW tipo GIST.

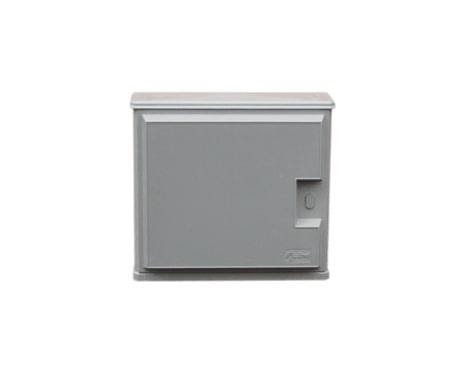

Serie CV4M-BV4M
I modelli di questa gamma di cassette esterne elettriche sono conformi ENELDS4559 e presentano una serratura a doppia chiusura di tipo unificato ENEL secondo DS4541. Sono disponibili a 1 o a 2 vani e hanno una protezione IP43 secondo CEI EN 60529, IK10 secondo CEI EN 62262. Si adattano ai contatori elettrici:
- un trifase integrato tipo GTWD per potenze da 15 a 30 kW;
- un trifase per potenze fino a 30 kW tipo GET3A.

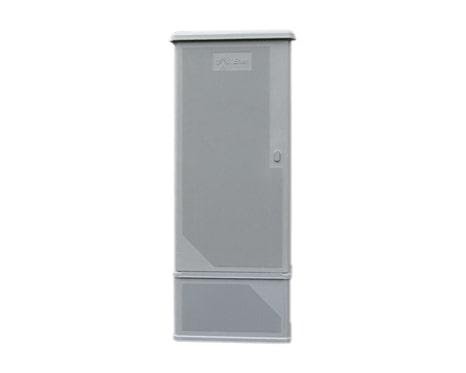

Serie CVHP - CVBP
Le cassette elettriche della serie CVHP - CVBP sono disponibili in due modelli:
- con zoccolo e telaio di ancoraggio (conformi alla specifica ENEL DS4558)
- nella versione base a un vano
Entrambe sono dotate di serratura a doppia chiusura tipo unificato ENEL DS4541 e hanno un grado di protezione IP34D secondo CEI EN 60529, IK10 secondo CEI EN 62262. Soono adatte per il montaggio di:
- un trifase integrato tipo GTWS per potenze da 30 a 200 kW;
- un trifase per potenze da 30 a 200 kW tipo GISS.
