Cassetta per quadro elettrico: il modello CE

Tra i modelli di cassetta con funzione di alloggio per quadro elettrico realizzati da DKC, nella sua linea di produzione RamBlock, il modello CE si distingue per versatilità e predisposizione alla personalizzazione.

Realizzata in lamiera d’acciaio dello spessore di 1,5mm, con saldatura continua sulle giunzioni, la cassetta per quadro elettrico del modello CE è disponibile in tre varianti diverse: con porta cieca (ad anta singola o doppia); con porta in vetro trasparente (dello spessore di 4 mm); con porta in vetro serigrafato e fumé.

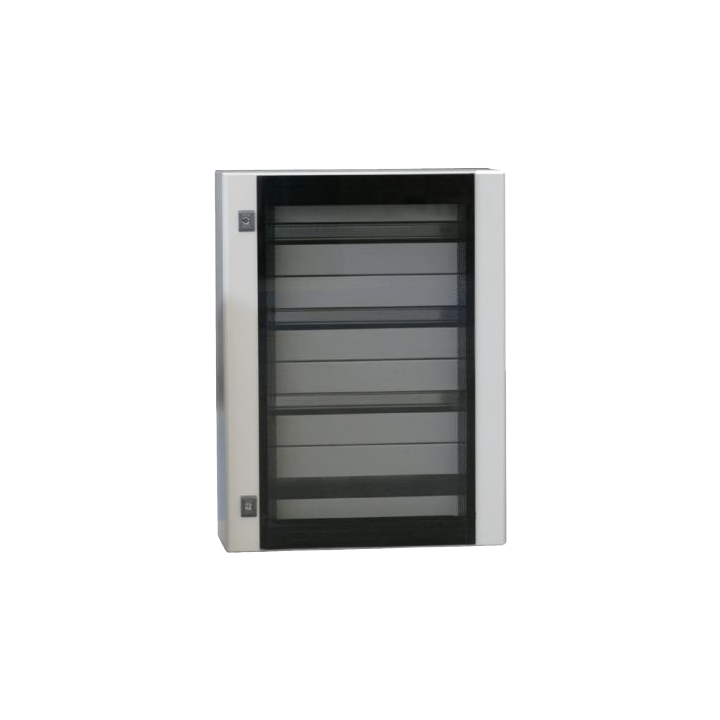

cassetta quadro elettrico_CE_porta serigrafata

Dimensioni e caratteristiche tecniche della cassetta per quadro elettrico CE

La cassetta per quadro elettrico CE è disponibile in diverse altezze standard, che vanno da 300 mm fino a un massimo di 1400 mm e, proprio a seconda dell’altezza della cassetta stessa, le sue porte vengono realizzate in lamiera d’acciaio di due diversi spessori: 1,5mm (per altezze fino a 800 mm); oppure 2mm (per tutte le altezze maggiori di 800 mm).

Il fondo di questa cassetta per quadro elettrico è dotato di una flangia per l’ingresso dei cavi, installata a filo struttura, provvista di guarnizione e fissata con viti autofilettanti. Quattro fori sulla parte posteriore della cassetta permettono il fissaggio a parete, diretto oppure tramite apposite staffe. Inoltre, quattro prigionieri M6 consentono il fissaggio degli accessori.

Nella parte interna della cassetta è possibile fissare due profili forati a passo di 25 mm, utili per irrobustire la porta o per l’ancoraggio di tutti i tipi di applicazione.

Infine, è previsto in dotazione di serie un pannello di cablaggio, realizzato in lamiera d’acciaio zincato Sendzimir dello spessore di 2mm.



Scopri qui tutti i modelli di cassette per quadri elettrici DKC!



Accessori per la cassetta per quadro elettrico CE

È possibile accessoriare la cassetta per quadro elettrico CE con una gamma davvero ampia di elementi accessori:

  • Porta interna: è possibile inserire una porta (in lamiera d’acciaio dello spessore di 1,5 mm) all’interno della cassetta, ad una profondità che va da un minimo di 40 mm ad un massimo di 65 mm. La porta interna è completa di viteria necessaria al montaggio ed è montabile su casse con profondità da 150 a 400 mm.
  • Telaio modulare: realizzato in lamiera d'acciaio dello spessore di 1,5 mm, questo è fornito già assemblato in tutte le sue parti fino alla misura 600x400; a partire dalle misure successive, invece, è fornito soltanto il telaio ed è necessario acquistare a parte i suoi pannelli.
  • Staffa di fissaggio a parete: realizzate in lamiera d’acciaio dello spessore 2,5 mm, questa è particolarmente indicata per il fissaggio della cassetta per quadro elettrico alla parete e viene fornita in una confezione da 4 pezzi, compresa di viteria per il montaggio.
  • Tetto di protezione: realizzato in lamiera d’acciaio dello spessore di 1,5 mm, verniciato con polveri epossipoliesteri, questo viene fornito in una confezione da 1 pezzo, completa di viteria necessaria per il montaggio.
  • Guide di rinforzo porta: realizzate in lamiera d’acciaio zincato dello spessore di 1,5 mm, queste presentano dei fori da 4,2 mm a passo di 25 mm e vengono fornite in una confezione da 2 pezzi, completa di viteria per il fissaggio.
  • Telaio rack girevole da 19’’: realizzato in lamiera d’acciaio dello spessore di 1,5 mm, questo presenta un’apertura massima pari a 110° circa e una profondità massima dei cassetti pari a 215 mm; è montabile solo su casse con larghezza pari a 600 mm e profondità pari a 300 e 400 mm ed è fornito in una confezione da 1 pezzo, completa di viteria per il montaggio.
  • Blocco porta: studiato per impedire la chiusura accidentale della porta, bloccandone l’apertura a 90°, questo viene fornito in una Confezione da 1 pezzo, completa di accessori per il montaggio.
  • Zoccolo: DKC propone la possibilità di aggiungere alla cassetta per quadro elettrico CE uno zoccolo per l’installazione a terra; tale zoccolo, realizzato abbinando flangia frontale e laterale, ha un’altezza di 100 mm ed è disponibile in 6 diverse larghezze, a partire da 600mm.
  • Allineamento porta: nel caso in cui le particolari condizioni di installazione causassero un disallineamento della porta rispetto al corpo della cassa, DKC propone l’utilizzo di un accessorio dedicato al corretto allineamento della porta, disponibile a partire dalla larghezza di 500 mm.

Sono inoltre disponibili accessori di ricambio, come ad esempio l'anta cieca RamBlock, studiati proprio per questo prodotto.

La cassetta per quadro elettrico del modello CE non solo è versatile e completamente personalizzabile, ma anche sicura e resistente agli urti.

Sei interessato alla cassetta per quadro elettrico CE?
Trova la composizione che fa per te!
