DKC, nella sua linea Conchiglia, realizza morsettiere per quadri elettrici di diverse tipologie, in grado di adattarsi a qualunque esigenza di utilizzo. Scopriamo le qualità e le differenze che caratterizzano ogni modello, con i vantaggi le applicazioni.
Prosegui nella lettura della pagina e scopri:
Le morsettiere per quadri elettrici sono elementi indispensabili di un circuito elettrico e, di conseguenza, dei quadri elettrici. Il loro compito è quello di collegare tutto ciò che compone il percorso che consente alla corrente elettrica di fluire, ovvero fili elettrici e cavi.
Le morsettiere per quadri elettrici sono formate da due parti fondamentali:
Queste due stremità del morsetto sono collegate tra loro e creano una connessione che può essere permanente o temporanea. Nel secondo caso, i componenti della morsettiera per quadri elettrici possono essere smontati e rimontati più volte a seconda delle necessità.
Assemblare e cablare un impianto elettrico, anche all’interno di un quadro elettrico, comporta un lavoro notevole in termini di tempo e costi. Le morsettiere elettriche consentono di velocizzare le operazioni di assemblaggio, grazie alla facilità d’uso e al funzionamento immediato.
I componenti delle morsettiere elettriche sono essenzialmente tre:
L’alloggiamento della morsettiera è la parte in cui viene posto il cavo, mentre il terminale serve a chiudere il contatto elettrico tra il cavo e il resto del dispositivo: la sua principale funzione è quella di garantire la sicurezza dei collegamenti nel quadro elettrico.
La custodia, infine, può essere realizzata in diversi tipi di materiali come la plastica o altri materiali isolanti. Ha il compito di proteggere tutti i componenti della morsettiera per quadri elettrici, così da evitare danni da cortocircuito.
Esistono diverse tipologie di morsettiere per quadri elettrici che differiscono per caratteristiche di utilizzo. Vediamole insieme.
I prodotti DKC sono realizzati su base isolante stampata in cloruro di polivinile (PVC) rigido. Sono morsetti a cava passante e grano di serraggio in ottone UNI EN 12165 con filettatura antiallentante a dente di sega e hanno un grado di protezione IP 10 secondo CEI EN 60529. Sono adatti per l'applicazione in giunzioni e derivazioni con cavi uni-multipolari, anche da linee passanti.

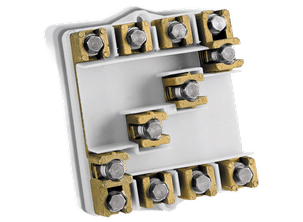

Le morsettiere multiple per quadri elettrici DKC si differenziano in base al numero di poli, al numero di vie per polo e alla sezione nominale del cavo. Sono realizzate su base isolante stampata in cloruro di polivinile (PVC) rigido. Questi morsetti a più vie indipendenti sono stampati in ottone UNI EN 12165 e hanno un grado di protezione IP 20 secondo CEI EN 60529. Trovano applicazione per la giunzione e derivazione di più conduttori per fase con serraggio indipendente.
Le morsettiere lineari connettrici per quadri elettrici della linea DKC Conchiglia sono prodotte con base stampata in poliammide e sono dotate di una calotta di protezione dei cavi di derivazione. Posseggono un grado di protezione IP 00 secondo CEI EN 60529. Trovano applicazione per nodi e derivazioni singole di conduttori uni-multipolari anche da dorsale passante.

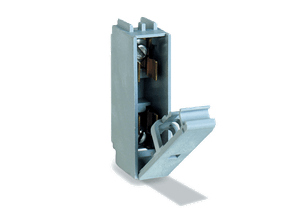

Le morsettiere lineari sezionatrici per quadri elettrici possono essere opzionabili secondo i mmq della sezione conduttori entrata/uscita. I morsetti lineari sezionatori hanno una base isolante stampata in SMC (vetroresina) antitraccia, con separatori in corpo unico e una calotta di protezione in policarbonato. Morsetti e piastrine serraconduttori sono stampati in ottone UNI EN 12165 e stagnati. Queste morsettiere hanno una sezione conduttori fino a 95 mmq per cavi in rame; fino a 150 mm per cavi in alluminio e un serraggio elastico dei conduttori mediante molle in acciaio C70 UNI 3545 agenti sulla piastrina serraconduttori per serraggio diretto anche di conduttori in alluminio.
I principali vantaggi nell’utilizzo delle morsettiere per quadri elettrici fornite da DKC sono numerosi. Come abbiamo detto, sono componenti essenziali in un impianto elettrico e scongiurano il rischio di danneggiamento dei cavi in caso di cortocircuiti e malfunzionamenti. Tra le principali caratteristiche che danno un vantaggio in termini di funzionalità vi sono:
Affidarsi a DKC per la fornitura di morsettiere significa scegliere un partner internazionale con anni di esperienza nella produzione di componenti per quadri elettrici. Avrai quindi la possibilità di usufruire di una consulenza mirata sulle tue necessità, in modo da orientarti sul prodotto più funzionale per le installazioni industriali di quadri elettrici.
Inoltre, DKC vanta un’ampia gamma di cassette per quadri elettrici e altri accessori, garantendo un servizio completo che va oltre la sola fornitura di morsettiere.
