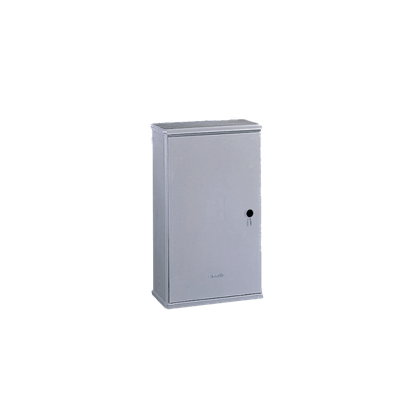

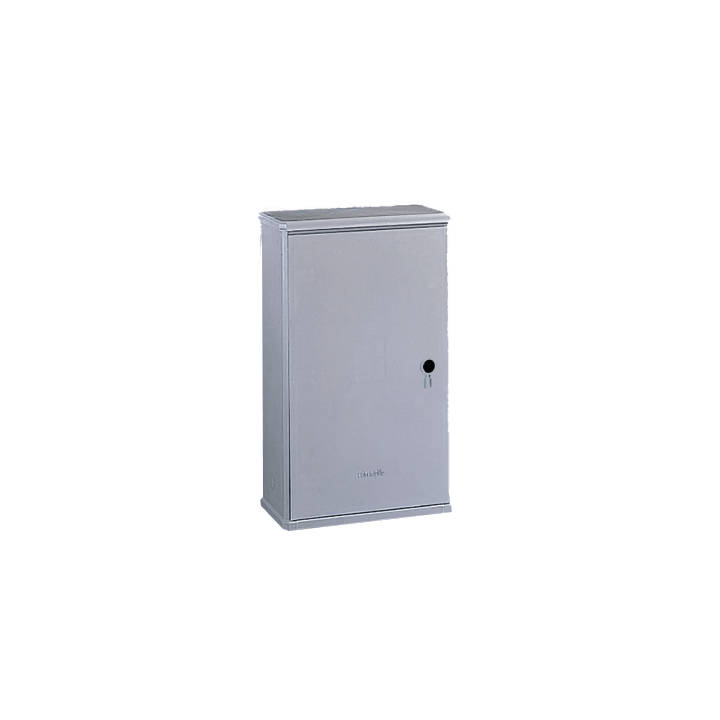

ARMADIO Vetroresina CV 546x900x308 -1vano/esec.BASE/senza serratura

CODICE 073900912
SIGLA CVN/0-WL

Materiali Stampati in SMC (vetroresina) – Colore grigio RAL 7040. Cerniere interne in resina termoplastica a base poliarillamidica rinforzata con fibra di vetro (IXEF). Parti metalliche esterne in acciaio inox o in acciaio tropicalizzato e verniciato grigio, elettricamente isolate con l’interno. Corpo serratura in vetroresina e integrato nello sportello. Maniglia in resina Poliammidica. Perno di manovra serratura in lega di alluminio. Aste e paletti interni in acciaio con trattamento Geomet 321. Caratteristiche Armadio conforme a norma CEI EN 62208. Tensione nominale di isolamento Ui 690V. Porta incernierata completa di chiusura tipo cremonese azionabile con maniglia a scomparsa e con chiusura in tre punti per garantire una perfetta aderenza dello sportello. Maniglia predisposta per cilindro a profilato DIN 18252 con chiave di sicurezza a cifratura unica Y21. Prese d’aria inferiori e sottotetto per ventilazione naturale interna. Parete di fondo dotata di inserti annegati di stampaggio in ottone per applicazione apparecchiature direttamente o attraverso piastra di fondo. L’esecuzioni base CVN/0-P è fornita su pallet in confezioni standard di 4 pezzi. Accessori di installazione da ordinare separatamente. Grado di protezione IP 44 secondo CEI EN 60529, IK 10 secondo CEI EN 62262. Esecuzioni standard complete di serratura con leva a scomparsa. Esecuzioni WL – Senza serratura e predisposte esclusivamente per utilizzo di serrature serie SCS-SCM. Le dimensioni utili, riportate in tabella, indicano lo spazio massimo disponibile per equipaggiamenti nel rispetto delle caratteristiche certificate dalla norma CEI EN 62208 (spazio utile protetto).

DOWNLOAD CAD
Download
Download PDF
Caratteristiche tecniche
