Cassette e armadi per contatore Enel
DKC, nella sua linea Conchiglia, propone una serie di soluzioni per contatori Enel, dalle cassette da esterno fino agli armadi stradali Enel e alle serrature con chiave esclusiva.
In questa pagina faremo una panoramica sui principali prodotti della linea Conchiglia adatti per i contatori Enel, e nello specifico approfondiremo i seguenti argomenti:
- Che cos'è un armadio stradale Enel
- Proprietà e requisiti di una cassetta Enel
- Dove può essere posizionato il contatore Enel
- Cassette per contatori Enel
- Cassette di derivazione Enel: i prodotti della linea Conchiglia
- Serrature e porte per cabine elettriche Enel
- Contatore Enel in formato Dwg: cosa si intende?

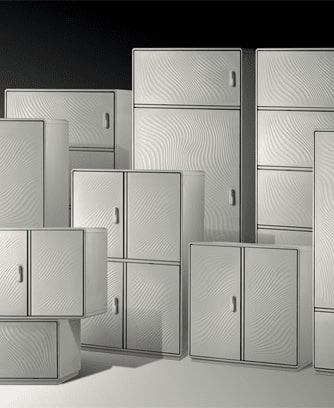

Armadi stradali Enel: cosa sono e caratteristiche tecniche
Gli armadi stradali Enel sono strutture utilizzate per contenere in sicurezza apparecchiature elettriche e digitali, tutelando gli utenti e il loro contenuto. In essi possono essere alloggiati trasformatori, dispositivi di protezione e di controllo, sistemi di monitoraggio e di comunicazione per la gestione della rete di distribuzione dell'energia elettrica e rispondono a determinati parametri che vedremo qui di seguito.
Le caratteristiche tecniche degli armadi stradali Enel possono infatti variare a seconda delle specifiche esigenze del luogo in cui vengono installati, ma in generale presentano le seguenti proprietà:
- Dimensioni: solitamente hanno dimensioni caratteristiche e normate secondo le specifiche del gestore.
- Struttura: la struttura è realizzata in vetroresina, per garantire la massima robustezza e resistenza alle intemperie e alle sollecitazioni esterne.
- Protezione: gli armadi stradali Enel sono dotati di un sistema di protezione contro gli agenti esterni, come l'acqua, la polvere, gli agenti atmosferici, gli urti e i vandalici. La protezione è garantita dalla presenza di guarnizioni e chiusure ermetiche, nonché da serrature di sicurezza.
- Alimentazione: possono essere alimentati tramite cablaggi interrati o aerei, a seconda della specifica installazione e della conformità alle normative
Cassetta per contatore Enel: proprietà e requisiti
La cassetta per contatore Enel è più piccola rispetto all'armadio e consiste in un contenitore che ospita il contatore dell'energia elettrica e gli eventuali apparecchi elettronici necessari per la sua gestione e la sua lettura. Viene installata negli edifici e nelle aziende e ha la funzione di collegare la linea di alimentazione dell'energia elettrica dell'abitazione alla rete di distribuzione Enel.
Le proprietà della cassetta includono:
- Dimensioni: le dimensioni sono standard e sono specificate dalle normative. In genere, la cassetta ha una larghezza di 45 centimetri, una profondità di 20 centimetri e un'altezza di 30 centimetri.
- Materiali: la cassetta per contatore Enel è realizzata in vetroresina, materiale resistente e isolante, per garantire la massima protezione e sicurezza.
- Sistemi di chiusura: è dotata di sistemi di chiusura sicuri e inviolabili, per proteggere l'accesso al contatore e garantirne la sicurezza. Puoi trovare le serrature Enel su DKC Conchiglia.
Per quanto riguarda i requisiti per l'installazione, questi dipendono dalle normative in vigore e dalle caratteristiche dell'edificio. In genere, la cassetta deve essere installata in un luogo facilmente accessibile, protetto dalle intemperie e da eventuali interferenze esterne, come ad esempio i campi magnetici. Inoltre, l'installazione deve essere eseguita da personale qualificato e autorizzato, in conformità alle normative di sicurezza elettrica e delle installazioni.
Scopri anche tutti gli accessori forniti da DKC per quadri elettrici e contatori!
Dove posizionare il contatore Enel dell’energia elettrica?
Prima di addentrarci nei tanti prodotti della linea DKC Conchiglia, vediamo dove vanno posizionati i contatori Enel dell’energia elettrica con relative cassette.
Cassetta per contatore Enel da esterno
La posizione non può essere scelta a caso: il vano contatori deve essere in una posizione accessibile ai tecnici Enel, in modo da poter consentire le operazioni di manutenzione. Di conseguenza, le cassette per contatore Enel vanno posizionate all’esterno degli edifici, protette dagli agenti atmosferici. Se la proprietà è recintata, la cassetta Enel contatore va installata al limitare della proprietà, con accesso diretto alla strada. Solo in alcuni casi particolari possono essere installate all’interno dell’abitazione, previa autorizzazione: è il caso degli edifici situati nei centri storici.
Scopri tutte le cassette esterne elettriche
Dimensione esatta del contatore Enel e della sua cassetta: quali sono?
Le cassette per contatore Enel della linea Conchiglia sono realizzate in vetroresina e rispettano le dimensioni regolamentari. Infatti, le dimensioni interne minime sono di 42 cm di larghezza, 42 cm di altezza e 25 cm di profondità. Normalmente le misure interne sono cm 42×45x29 per un contatore Enel, e cm 42x52x29 per una cassetta per due contatori Enel.
Cassetta per contatori Enel monofase e trifase: i prodotti Conchiglia
Le cassette derivazione prodotte da DKC, nella sua linea Conchiglia, sono disponibili per contatori Enel monofase e per contatori Enel trifase. Vediamo i prodotti e le differenze.
Per approfondire: Cassette esterne elettriche monofase e trifase
Cassetta per contatore Enel monofase
Per i contatori Enel con gruppi di misura monofase, adatti soprattutto per le utenze domestiche, sono disponibili due tipologie di cassette in vetroresina:
- Serie CPMI: con coperchio liscio
- Serie CPRM: con coperchio rigato

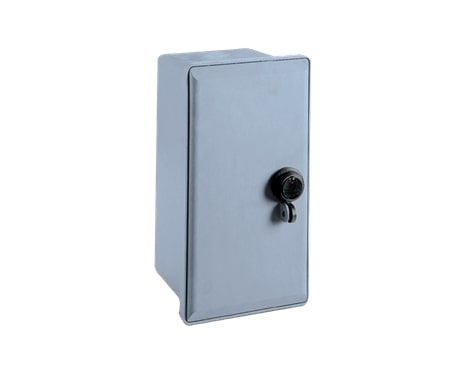

Serie CPMI
Questa serie di cassette sono conformi alla specifica Enel DS4551 e permettono il montaggio diretto dei contatori elettronici. Sono stampate nel colore grigio RAL 7040 e sono provviste di coperchio liscio incernierato e di serratura apribile con chiave triangolare e predisposizione per lucchetto.

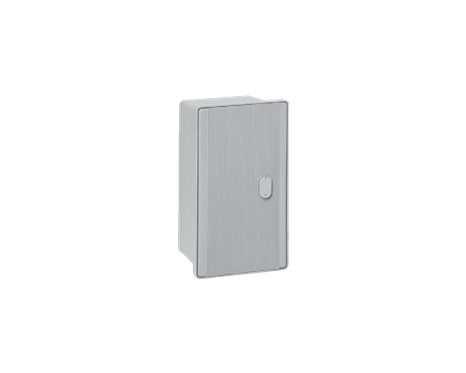

Serie CPRM
La serie CPRM di contenitori per gruppi di misura monofase è conforme alla specifica Enel DS4555, e permette il montaggio diretto dei contatori elettronici. Sono offerte nel colore grigio RAL 7040 e sono provviste di coperchio rigato, completo di chiusura mediante serratura a doppia chiave: triangolare ad uso esclusivo Enel e con cilindro a cifratura diversa ad uso utente.

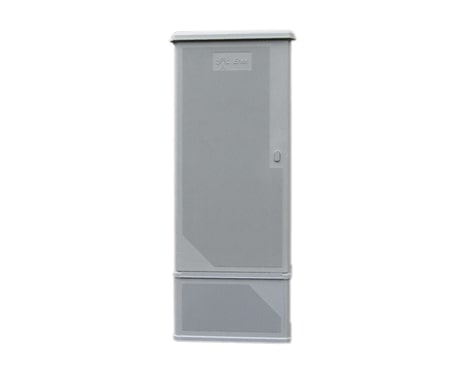

Cassetta per contatore Enel trifase
Nella sua linea di produzione Conchiglia, DKC Europe realizza un’ampia gamma di cassette per contatori Enel trifase in vetroresina idonei per l’installazione a parete, a incasso, a palo e con sostegno. I contatori trifase vengono usati per potenze elevate, superiori a 6kW: la connessione trifase viene applicata infatti nella maggior parte dei casi in ambito industriale o artigianale. Conchiglia prevede quattro serie di prodotti, tutti conformi alla specifica Enel:
Cassetta di derivazione Enel
Le cassette di derivazione Enel prodotte da DKC nella sua linea Conchiglia permettono l’installazione a parete (con fissaggio mediante chiodi o tasselli), a incasso a muro o a palo (mediante una staffa di fissaggio). Sono prodotte in quattro serie principali a seconda dell’utilizzo:
- Serie UPM: cassetta di derivazione Enel, ideale per impianti industriali, illuminazione pubblica e alimentazione di quadri di distribuzione con cavi uni e multipolari.
- Serie ASV: cassette derivazione Enel, adatte per la connessione e le derivazioni da linee aeree con cavi uni e multipolari.

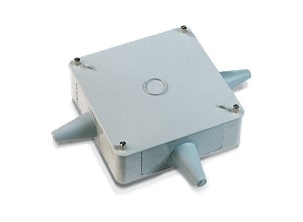

- Serie USV: cassette di derivazione Enel, ideali per la realizzazione di nodi e derivazioni di linee BT per conduttori fino a 25 mmq.
- Serie VQ: cassette derivazione, disponibili anche doppie, Enel, adatte a impianti industriali e per allacciamenti civili con cavi uni e multipolari aerei su tesatura metallica o graffatura a parete, anche in ambienti fortemente corrosivi e in presenza di umidità.
Serratura e porta per cabina elettrica Enel
Nella linea Conchiglia di DKC sono disponibili molti accessori per contatori, come la porta cabina Enel, la chiave per cabina Enel e altri. Vediamoli nello specifico.
Porta cabina Enel
In questa categoria abbiamo diversi modelli di porta per cabina elettrica in vetroresina conformi alla specifica Enel DS919 e disponibili a una, due oppure tre porte nel colore grigio RAL 7040. Tutti possono essere accessoriati con kit aste di rinvio chiusura porta, cartello monitore antinfortunistico e serrature conformi Enel di diverso tipo che vedremo nel prossimo paragrafo.

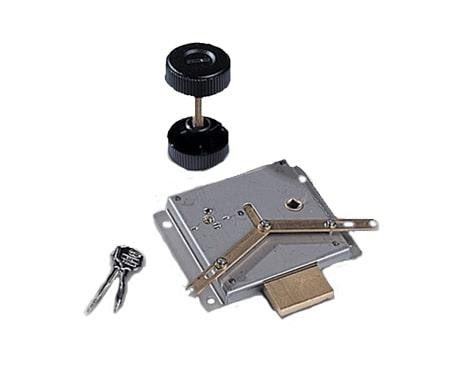

Serratura e chiave cabina Enel
Tra gli accessori per porte cabina Enel la linea Conchiglia propone diverse serrature a cifratura Enel:
- Serratura Porte Per Cabine Mt - Cifratura Enel Naz
- Serratura Porte Per Cabine Mt - Cifratura Enel To
- Serratura Porte Per Cabine Mt - Cifratura Enel Ve
- Serratura Porte Per Cabine Mt - Cifratura Enel Taa
- Serratura Porte Per Cabine Mt - Cifratura Enel Fvg

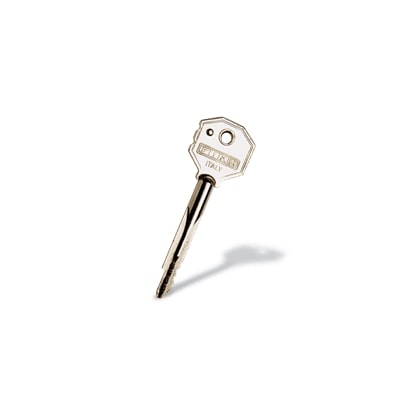

Inoltre DKC realizza chiavi per cabine Enel:
- Chiave a spillo cifratura 640 per cassette Enel
- Chiave 21 Enel
- Chiave universale per cassette Enel
Contatore Enel in formato Dwg: che cos’è?
Il formato DWG (contrazione di drawing, disegno) è un formato di file di tipo CAD, sviluppato da Autodesk come database di definizione del disegno per il programma AutoCAD. Detto questo, ci sono diversi siti che forniscono i disegni in Dwg dei contatori Enel, pronti per essere scaricati e utilizzati da architetti e addetti ai lavori.
